GIGABYTE Z390 AORUS PRO WIFI + i9-9900K + RX 580 + BCM94360CD + OpenCore 0.6.3 黑苹果主机配置与安装记录

简介

组装一台黑苹果最重要的是硬件的选择， 选择的重点是尽量选择与白苹果一致的配件
在硬件选择的方面有几点需要特别的注意

  1. CPU 的选择，CPU尽量选择 Intel 的，7/8/9代 酷睿 i9，i7，i5，i3 都可以， AMD 的CPU 也不是不行， 只不过需要打补丁，折腾的东西比较多
  2. 显卡的选择， 白苹果的显卡都是 A 卡， 所以在显卡的选择上直接选择 A 卡即可， 选择 A 卡需要注意的是，直接选择免驱动的 A 卡类型， 首选蓝宝石和微星的，下面列举了一些免驱的 A 卡
  • Vega FE （真正免驱，无需搭配集显也可完全硬件加速）
  • Vega 64 （真正免驱，无需搭配集显也可完全硬件加速）
  • Vega 56 （真正免驱，无需搭配集显也可完全硬件加速）
  • Vega Nano （真正免驱，无需搭配集显也可完全硬件加速）
  • Pro SSG （真正免驱，无需搭配集显也可完全硬件加速）
  • WX 9100 （真正免驱，无需搭配集显也可完全硬件加速）
  • WX 8200 （真正免驱，无需搭配集显也可完全硬件加速）
  • RX 590
  • RX 580 （注意，缩水的阉割版2048SP的RX580马甲卡不是免驱的，标准2304SP才是免驱卡）
  • RX 570
  • RX 560 （个别型号的HDMI/DVI输出黑屏，需要改FB，DP输出没问题）
  1. 主板的选择，华硕，微星，技嘉 的 主板推荐选择， 8/9代酷睿首选Z390/Z370芯片组
  2. 硬盘的选择，三星 970 EVO Plus 和 三星 PM981 无法做为macOS系统盘安装原版，不要选择
  3. 显示器的选择，首选 4K 显示器，2K 以下的显示器需要开启 HiDPI，而且使用体验不好
  4. 无线网卡和蓝牙的选择，主板自带的WI-FI和蓝牙目前都无法驱动， 这个无解， 推荐免驱的 BCM94360CD 或者 BCM943602CS，直接插上即可使用

配置

先贴出我本次的黑苹果主机的配置信息， 如下：

项目 型号 价格 链接
CPU Intel i9-9900K 8核16线程 盒装CPU 2899 https://item.jd.com/100000634429.html
主板 技嘉（GIGABYTE）Z390 AORUS PRO WIFI 956 https://item.jd.com/100000612305.html
内存 金士顿(Kingston) DDR4 3200频 128GB(32G×4) 4409 https://item.jd.com/100008221061.html
硬盘 三星970 EVO 1TB M.2接口(NVMe) 1087 https://item.jd.com/7234468.html
显卡 蓝宝石 RX 580 2304sp 8G 满血版 （淘宝二手） 1238 https://item.taobao.com/item.htm?spm=a1z09.2.0.0.661e2e8d5l686T&id=614820302674&_u=425lenq48296
散热器 九州风神大霜塔 179 https://item.jd.com/689273.html
电源 长城 750W 全模组金牌电源 490 https://item.jd.com/8025804.html
显示器 戴尔 U2720QM 27英寸4K 3468 https://item.jd.com/100011317048.html
无线网卡 BCM94360CD 265 https://item.jd.com/10021401339167.html
鼠标 罗技 MX Master 3 for Mac 668 https://item.jd.com/100014681386.html
键盘 Keychron K6蓝牙双模机械键盘 青轴 327 https://item.jd.com/100007939581.html
机箱 先马（SAMA）剑魔升级版 179 https://item.jd.com/100007087962.html
其他 RGB风扇 x3 / DP 线 1.4版 130 https://item.jd.com/100007577985.html https://item.jd.com/100008069617.html
总计 16295

效果图

效果图-1

效果图-2

系统信息

设备信息

CPU得分

CPU超频

Power 显示的是当前 CPU 的功率；

Frequency 显示当前 CPU 的频率；

Temperature 显示当前 CPU 的温度，此温度是内核温度；

Utilization 显示当前 CPU 的占用率。

显卡 Metal 得分

显卡 OpenCL 得分

磁盘速度

步骤

准备工作

  1. 一个容量大于等于 16G 的 U 盘
  2. 一台macOS操作系统的主机
  3. 下载 Mac 版的软件 balenaEtcher (https://www.balena.io/etcher/)
  4. 软件 Hackintool (https://github.com/headkaze/Hackintool)

准备安装镜像

  1. App Store 下载最新的操作 MacOS 操作系统,下载完成之后就可以在“应用程序”中找到
  2. 创建DMG文件: 打开“磁盘工具”，创建空白镜像,命名为 MyMacOS, 根据所下载的镜像的大小，分配一个合理的镜像大小,格式选择日志式，分区选择 GUID 分区类型，权限选择读写
  3. macOS 系统上的主机上 插入 U 盘，输入以下命令格式化 U 盘
1
diskutil partitionDisk /dev/{YOUR_DISK_ID} GPT JHFS+ "USB" 100%
  1. 双击打开 MyMacOS.dmg 文件进行挂载，输入如下命令,将下载的系统镜像文件写入 DMG 镜像中
1
sudo /Applications/Install\ macOS\ Catalina.app/Contents/Resources/createinstallmedia --volume /Volumes/MyMacOS
  1. 使用 balenaEtcher 将 MyMacOS.dmg 镜像刷入 U 盘中
  2. 使用 Hackintool 挂载 U 盘的 UEFI 分区，将我已经配置好的 USB_EFI 整个目录拷贝进去， 并且重命名为 EFI，之后卸载分区

BIOS 配置

在技嘉官网下载最新版 Z390 主板的 BIOS 固件（https://www.gigabyte.cn/Motherboard/Z390-AORUS-PRO-WIFI-rev-10/support#support-dl-driver）并刷入

当前最新版本 F12j
进行如下配置：

  • Load Optimized Defaults
  • Settings -> IO Ports -> Internal Graphics -> Enabled
  • Settings -> IO Ports -> DVMT Pre-Allocated -> 32M
  • Settings -> IO Ports -> Wi-Fi -> Disabled
  • Settings -> IO Ports -> Above 4G Decoding -> Enabled
  • Settings -> IO Ports -> Wake on LAN Enable -> Disabled
  • Settings -> IO Ports -> USB Configuration -> Legacy USB Support -> Disabled
  • Settings -> IO Ports -> USB Configuration -> XHCI Hand-off -> Enabled
  • Settings -> Miscellaneous -> Software Guard Extensions(SGX) -> Disabled
  • Settings -> Miscellaneous -> Trusted Computing -> Security Device Support -> Disabled
  • Boot -> CFG Lock -> Disabled

安装

  1. 插入 U 盘，启动时按 F12 进入启动设备选择， 选择 OpenCore， 之后选择安装 MacOS 选项
  2. 耐心等待跑码安装完毕， 之后会进入 MacOS 的安装界面， 先进入磁盘工具， 将要安装系统的那个硬盘抹掉， 格式选择 APFS，之后再安装 MacOS 系统， 之后等待重启
  3. 重启依然要使用 U 盘进行引导，进入硬盘里的 MacOS 系统
  4. 到这里整个系统的安装以及完成了一半了
  5. 注意此时进入系统是千万不要登入自己的 iCloud 账号进行使用，需要在下面生成并注入了序列号之后才可以安全的登录

后续完善

更换 EFI

使用 Hackintool 挂载 硬盘的 UEFI 分区，并且将我配置好的 EFI 目录复制进去，进行覆盖

USB 端口的配置

有 MacOS 系统的限制， 最多只允许开始使用 15个端口， 我这里就 Z390 的主板进行下面端口的开启
背面端口图
主板接口图

使用 Hackintool, 修改端口， 并导出， 注意保留 USBPorts.kext 文件以放入 Kexts 目录下， 我这里开启的端口如下配置
启用的端口

关闭啰嗦模式

找到 配置文件中的

1
2
<key>boot-args</key>
<string>-v keepsyms=1 agdpmod=pikera slide=0 shikigva=80</string>

去掉 -v

生成序列号

使用 Hackintool 生成序列号，选择的类型为 iMac (Retina 5K, 27-inch, 2019)
之后到官网查询，如果提示序列号不合法，则该序列号可用，这时候可以将其注入以下部分

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
<dict>
    <key>AdviseWindows</key>
    <false/>
    <key>SystemMemoryStatus</key>
    <string>Auto</string>
    <key>MLB</key>
    <string>M0000000000000001</string>
    <key>ProcessorType</key>
    <integer>0</integer>
    <key>ROM</key>
    <data>ESIzRFVm</data>
    <key>SpoofVendor</key>
    <true/>
    <key>SystemProductName</key>
    <string>iMac19,1</string>
    <key>SystemSerialNumber</key>
    <string>W00000000001</string>
    <key>SystemUUID</key>
    <string>00000000-0000-0000-0000-000000000000</string>
</dict>

分别是 MLB，SystemSerialNumber，SystemUUID

OpenCore 配置列表

OpenCore EFI

Download OpenCore RELEASE from here

ACPI

  • SSDT-EC-USBX.aml
  • SSDT-PLUG.aml
  • SSDT-HPET.aml
  • SSDT-PMC.aml

Driver

  • HfsPlus.efi
  • OpenRuntime.efi - Included in OpenCore package

Kext - Make sure to download RELEASE version

Tools

  • modGRUBShell.efi
  • OpenShell.efi - Included in OpenCore package
  • ResetSystem.efi - Included in OpenCore package
  • CleanNvram.efi - Included in OpenCore package

config.plist

  • Use config_usb.plist for installation media(USB). Rename it to config.plist.
  • Use config.plist for internal boot disk.

EFI Folder Structure

USB
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
EFI
├── BOOT
│   └── BOOTx64.efi
└── OC
    ├── ACPI
    │   ├── SSDT-EC-USBX.aml
    │   ├── SSDT-HPET.aml
    │   ├── SSDT-PLUG.aml
    │   └── SSDT-PMC.aml
    ├── Bootstrap
    │   └── Bootstrap.efi
    ├── Drivers
    │   ├── HfsPlus.efi
    │   └── OpenRuntime.efi
    ├── Kexts
    │   ├── AppleALC.kext
    │   ├── IntelMausi.kext
    │   ├── Lilu.kext
    │   ├── SMCProcessor.kext
    │   ├── SMCSuperIO.kext
    │   ├── USBInjectAll.kext
    │   ├── VirtualSMC.kext
    │   └── WhateverGreen.kext
    ├── OpenCore.efi
    ├── Tools
    │   ├── CleanNvram.efi
    │   ├── OpenShell.efi
    │   ├── ResetSystem.efi
    │   └── modGRUBShell.efi
    └── config.plist
SSD/NVME/HDD
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
EFI
├── BOOT
│   └── BOOTx64.efi
└── OC
    ├── ACPI
    │   ├── SSDT-EC-USBX.aml
    │   ├── SSDT-HPET.aml
    │   ├── SSDT-PLUG.aml
    │   └── SSDT-PMC.aml
    ├── Bootstrap
    │   └── Bootstrap.efi
    ├── Drivers
    │   ├── HfsPlus.efi
    │   └── OpenRuntime.efi
    ├── Kexts
    │   ├── AppleALC.kext
    │   ├── IntelMausi.kext
    │   ├── Lilu.kext
    │   ├── SMCProcessor.kext
    │   ├── SMCSuperIO.kext
    │   ├── USBPorts.kext
    │   ├── VirtualSMC.kext
    │   └── WhateverGreen.kext
    ├── OpenCore.efi
    ├── Tools
    │   ├── CleanNvram.efi
    │   ├── OpenShell.efi
    │   ├── ResetSystem.efi
    │   └── modGRUBShell.efi
    └── config.plist

工作状态

目前一切都正常工作，包括声卡，网卡，Wi-Fi，蓝牙，Airdrop，随航，接力，显示分辨率，睡眠，关机，重启

遇到的坑

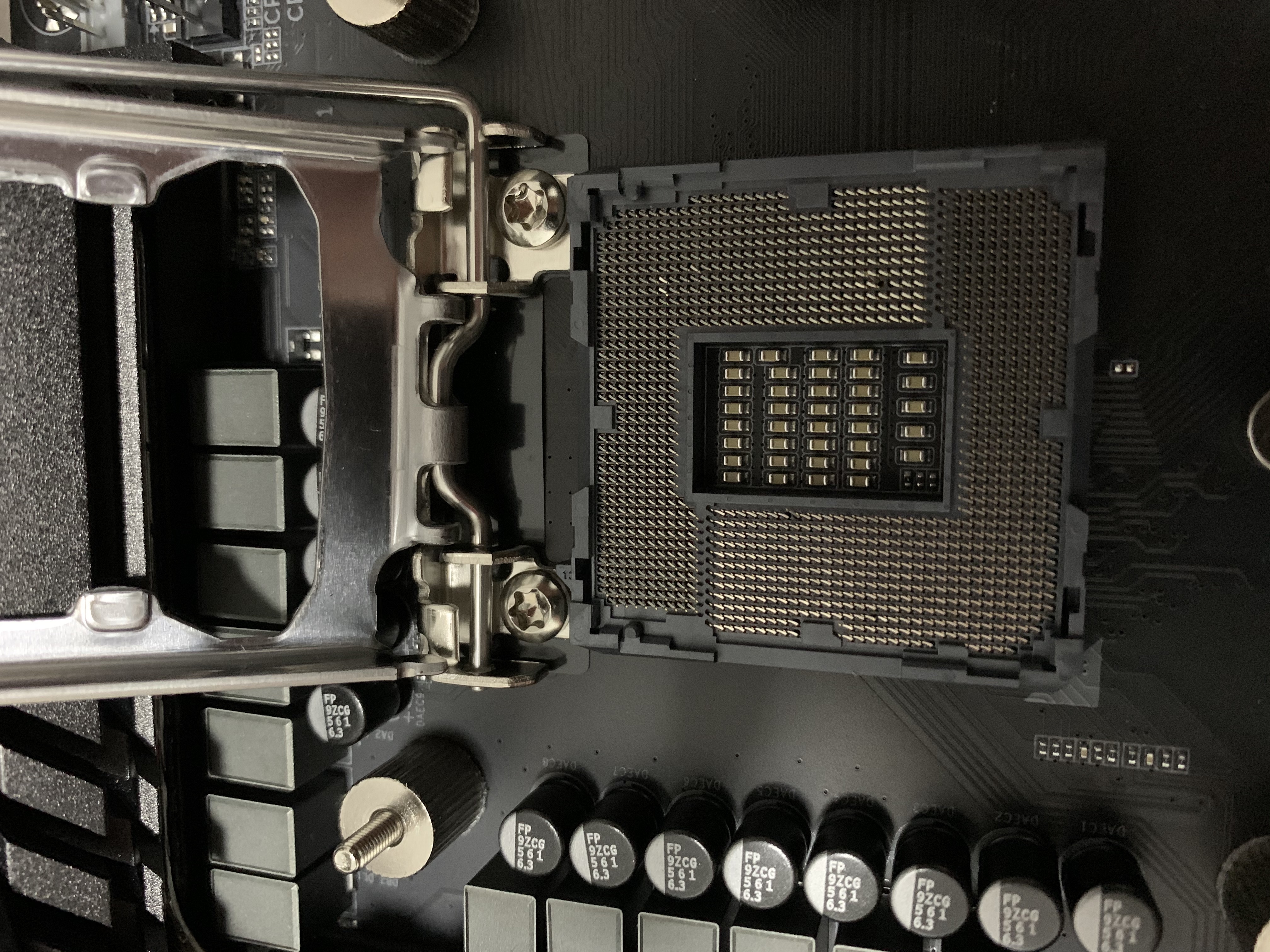

  1. 我买的主板CPU针脚上有一个针脚弯曲了， 导致有2 个内存插槽无法读取， 如下图

CPU针脚

CPU针脚弯曲

这种情况的具体表现是只有插在主板的 DDR4_A1 槽或者 DDR4_A2 槽或者 2 个槽都插时才能短接进入 BIOS 界面,
插入全部 4 根内存条或者只要插入 DDR4_B2 或者 DDR4_B1 时将无法进入 BIOS 界面且主板无限重启,显示器无输出且 DRAM 指示灯常亮

后来我用镊子将其矫正就可以了

  1. 主板的 CSM Support 选项不能关闭， 关闭会导致无法进入 BIOS， 且主板上的 VGA 等常亮

最后

目录中的 EFI 和 EFI_USB 都是我已经修改好的引导了，可以直接使用，其中 EFI 是复制到硬盘上用来引导系统的， EFI_USB 是复制到 U 盘上用来进行 U 盘引导的

引导下载地址见： https://github.com/JoyLau/Hackintosh-GIGABYTE-Z390-AORUS-PRO-WIFI-i9-9900K-RX580-BCM94360CD-OpenCore
